Fiber Optik Ek Cihazı

Fiber Optik Ek Cihazı-Elektro-x Fiber Optik ve network çözümleri Füzyon eklemesi, iki fiber Optikin uçtan uca birleştirilmesidir. Amaç, iki fiberin, fiberlerin arasından geçen ışığın birleşme noktası tarafından saçılmadığı veya geri yansımadığı şekilde birleştirilmesidir ve onu çevreleyen bölge neredeyse bozulmamış elyaf kadar güçlüdür. Isı kaynağı genellikle bir elektrik arkıdır, ancak aynı zamanda bir lazer veya bir gaz alevi veya içinden akımın geçtiği bir tungsten filamenti olabilir.

İzolasyon

Bakır tellerin eklenmesi aşağıdaki adımlarda gerçekleşir:

• Kavşakta çekirdekler üst üste dizilir.

• Teller birbirlerinin etrafına iki ila üç kez sarılır (büküm).

• Çekirdek yalıtımı kaldırıldı.

• Yaklaşık 3cm “boğma” veya “bükülme” uzunluğunda çıplak damarlar. Bazı durumlarda boğma lehimlenir.

• Eklentiyi izole etmek için üzerine kâğıt veya plastikten yapılmış bir yalıtım kılıfı itilir.

• Bakır tellerin eklenmesi esas olarak kâğıt yalıtımlı tellerde kullanılır.

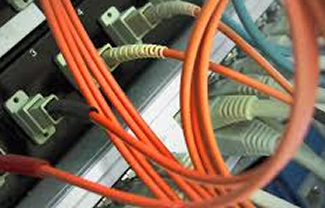

Fiber Optik Kablo Ekleyici

Fiber optik kablolar, uçlarında ilgili “pigtaillere” bir ucunda fiber optik konektörlere sahip kısa ayrı fiberlere bağlı montaj kabloları ile özel bir yay kesici kullanılarak birleştirilir. Ekleyici, eklenecek cam elyafın iki ucunun ışık yönlendirici çekirdeklerini hassas bir şekilde ayarlar. Ayarlama tam otomatik olarak modern cihazlarda yapılır, oysa eski modellerde bu, mikrometre vidaları ve mikroskop ile manuel olarak yapılır. Deneyimli bir ekleyici, elyaf uçlarını birkaç saniye içinde hassas bir şekilde yerleştirebilir. Daha sonra, elyaflar bir elektrik arkı ile birlikte kaynaşır (kaynaklanır) gaz kaynağı veya lehim gibi ek bir malzeme eklenmediğinden, buna “füzyon ek yeri” denir.

Yapıştırma işleminin kalitesine bağlı olarak, bağlantı noktalarındaki zayıflama değerleri 0,3 dB ile elde edilir, ayrıca iyi ekler de 0,02 DB’nin altındadır. Yeni nesil cihazlar için, hizalama motorlar tarafından otomatik olarak yapılır. Burada çekirdek ve ceket merkezleme ayrılmaktadır. Çekirdek merkezlemede (genellikle tek modlu lifler), lif göbekleri hizalanır. Cekete göre muhtemel bir çekirdek kayması düzeltilmiştir. Ceket merkezlemede (genellikle çok modlu liflerde), ek yerinin önünde elektronik görüntü işleme ile lifler birbirine ayarlanır.

İyi ekipmanla çalışırken, sönümleme değeri maks. 0,1 dB. Ölçümler, optik zaman-alan reflektometrisi (OTDR) de dahil olmak üzere özel ölçüm cihazları ile yapılır. İyi bir ekleme tüm mesafe boyunca 0.3 dB'den daha az bir zayıflamaya sahip olmalıdır. Bitmiş fiber optik ekler ek kutularına yerleştirilir.
